Молниезащита и заземление мачт связи: зоны защиты и расчет стержневых молниеотводов

Современные опоры сотовой связи и радиорелейные системы нуждаются в надежной защите от грозовых разрядов. Мачта связи с интегрированным молниеотводом представляет собой оптимальное техническое решение, обеспечивающее максимальную эффективность молниезащиты при минимальных затратах на монтаж и эксплуатацию.

Классификация стержневых молниеотводов по ГОСТ Р 54193-2010

Согласно действующим стандартам, стержневые молниеотводы для мачт связи подразделяются на следующие категории:

По степени защиты:

- I степень защиты: надежность 0,95-0,98
- II степень защиты: надежность 0,90-0,95
- III степень защиты: надежность 0,80-0,90

По конструктивному исполнению:

- Многогранные стержневые молниеотводы (МОГК)

Зоны защиты стержневых молниеотводов на мачтах связи

Зона защиты молниеотвода определяется высотой установки и требуемой степенью надежности. Для мачт связи высотой от 16 до 120 метров применяются следующие расчетные параметры:

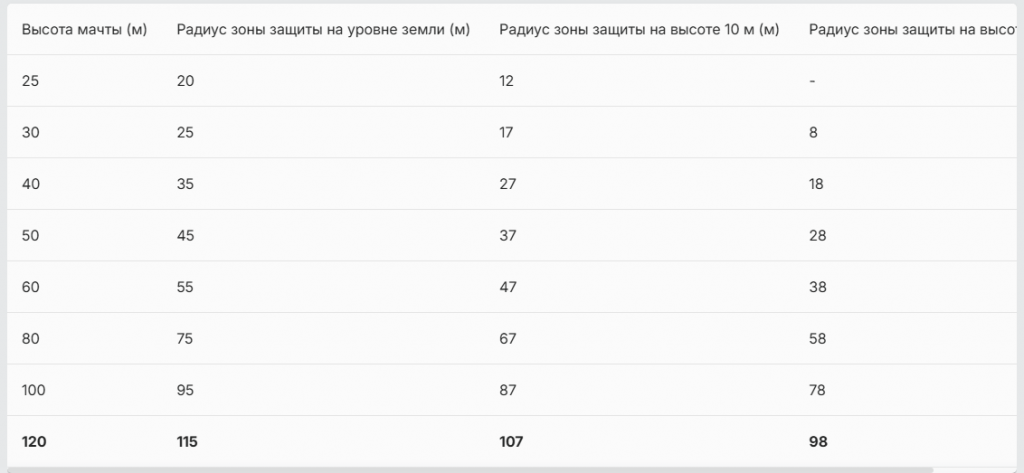

Таблица зон защиты для различных высот мачт

Требования ПУЭ к молниезащите мачт связи

Правила устройства электроустановок (ПУЭ) устанавливают четкие критерии для систем молниезащиты телекоммуникационного оборудования:

Основные нормативные требования:

Для объектов I категории молниезащиты:

- Вероятность прорыва молнии не более 0,02
- Сопротивление заземляющего устройства не более 10 Ом
- Минимальное сечение токоотвода - 50 мм²

Для объектов II категории:

- Вероятность прорыва молнии не более 0,05
- Сопротивление заземления не более 20 Ом
- Минимальное сечение токоотвода - 25 мм²

Расчет молниеотвода для мачты связи

Эффективность молниезащиты зависит от корректного определения геометрических параметров зоны защиты. Для стержневого молниеотвода, интегрированного в мачту связи, используется следующая методика:

Формула расчета радиуса зоны защиты:

r = 1,5(h - hx) - для высот до 60 м
r = 1,2(h - hx) - для высот свыше 60 м

где:

r - радиус зоны защиты на высоте hx, м
h - высота молниеотвода, м
hx - высота защищаемого объекта, м

Практический пример расчета:

Для мачты связи высотой 45 м с радиооборудованием на высоте 35 м:

Радиус защиты: r = 1,5(45 - 35) = 15 м
Зона эффективной защиты покрывает площадь 706 м²

Контур заземления мачты связи

Заземляющее устройство опоры сотовой связи должно обеспечивать безопасный отвод тока молнии в грунт. НПО «Легион» проектирует контуры заземления с учетом удельного сопротивления почвы и климатических условий региона.

Основные параметры контура заземления:

Влияние вертикальности мачты на эффективность молниезащиты

Отклонение мачты связи от вертикали существенно влияет на геометрию зоны защиты молниеотвода. Согласно техническим требованиям, допустимые отклонения составляют:

До 30 м высоты: не более 1/50 от высоты
От 30 до 60 м: не более 1/75 от высоты
Свыше 60 м: не более 1/100 от высоты

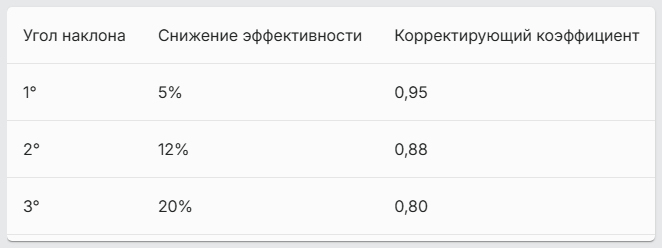

Влияние наклона на эффективность защиты:

Техническое обслуживание системы молниезащиты

Для поддержания эксплуатационных характеристик молниеотвода требуется периодический контроль состояния:

Ежегодная проверка включает:

- Измерение сопротивления заземляющего контура
- Визуальный осмотр целостности токоотводов
- Проверку затяжки соединений
- Контроль вертикальности мачты связи

Периодичность капитального ремонта:

- Замена молниеприемников: каждые 8-10 лет
- Ревизия заземляющего контура: каждые 12-15 лет
- Полная диагностика системы: каждые 5 лет

Преимущества интегрированных молниеотводов НПО «Легион»

Опоры сотовой связи производства НПО «Легион» с более чем 17-летним опытом работы оснащаются интегрированными системами молниезащиты, что обеспечивает:

- Снижение стоимости монтажа на 25-30%
- Повышение механической прочности конструкции
- Упрощение технического обслуживания
- Соответствие всем требованиям ГОСТ и ПУЭ

Правильно спроектированная и профессионально смонтированная система молниезащиты является гарантией бесперебойной работы телекоммуникационного оборудования и безопасности персонала. При выборе мачты связи важно учитывать не только текущие потребности, но и перспективы развития системы связи в данном регионе.
